Te cuento que en el 2016 creamos el primer despertador para sordos e hipoacúsicos WIFI que se controlaba íntegramente desde el celular. Tuvimos la suerte de ser seleccionados por el Ministerio de Ciencia, Tecnología e Innovación Productiva de la Nación Argentina para exponer en el concurso INNOVAR 2017. Actualmente esa primera versión está discontinuada dado que la tecnología avanza a pasos agigantados.
Apenas salió a la venta el dispositivo electrónico para el hogar SONOFF BASIC (link) nos dimos cuenta que con ese componente podíamos realizar la misma funcionalidad que con el nuestro; pero con la ventaja de no tener que mantener actualizada una aplicación tanto en Android como en IOS. Además, la ventaja impactaba también en la mayor facilidad de fabricación del sistema despertador... y como nuestro objetivo siempre fue ayudar, dimos en la tecla con esta nueva mejora técnica de la mano de SONOFF.
Este nuevo Sistema Despertador para Sordos es muy novedoso, de última tecnología y se controla íntegramente desde cualquier teléfono celular con Sistema Android o IOS. El dispositivo puede vibrar y a su vez puede encender una lámpara de pié o una luz de velador cuando la alarma suena. Además, permite que un familiar o amigo pueda activarle el sistema, por ejemplo durante la noche, y despertar a la persona sorda a la distancia (si fuera necesario ante alguna emergencia).
Me llena de felicidad poder facilitarle un poquito las cosas a quienes más lo necesitan!! Por eso, decidí hacer este tutorial para poder compartir con todo el mundo este apasionante proyecto que nació desde el corazón. Si querés contribuir con este proyecto no tenés más que comunicarte conmigo.
Muchísimas gracias por tu visita!
Y a leer!!!!
Lic. Leandro A. Ciribé
Idea 100% Libre para toda la humanidad
Nuestro Sistema Despertador puede ser construido por cualquier persona que sepa usar un alicate para cortar un cable y un destornillador. Pensamos que el "conocimiento" debe ser compartido con
todo el mundo; ya que, de esta forma, se beneficia toda la comunidad por igual (personas de bajos recursos, estudiantes, etc). Compartiendo, ganamos todos!!! Nuestro producto se encuentra bajo una Licencia Creative Commons Atribución-CompartirIgual 4.0 Internacional.
“Compartir conocimiento es construir un mundo mejor, habilitando a más personas a mejorar su calidad de vida de forma autosuficiente.” — Jorge Avila
“La inteligencia consiste no sólo en el conocimiento, sino también en la destreza de aplicar los conocimientos en la práctica. ” — Aristóteles
Un reconocimiento a nuestra idea original:
Nuestra primer versión del Sistema Despertador para Sordos/Hipoacúsicos fue seleccionada para participar de INNOVAR 2017; el Concurso Nacional de Innovaciones que organiza el Ministerio de Ciencia, tecnología e Innovación Productiva de la Presidencia de la Nación Argentina.
De aproximadamente 1500 proyectos presentados, poco más de 300 se eligieron para participar de este distinguido evento, donde se reconocen las innovaciones más importantes del país.

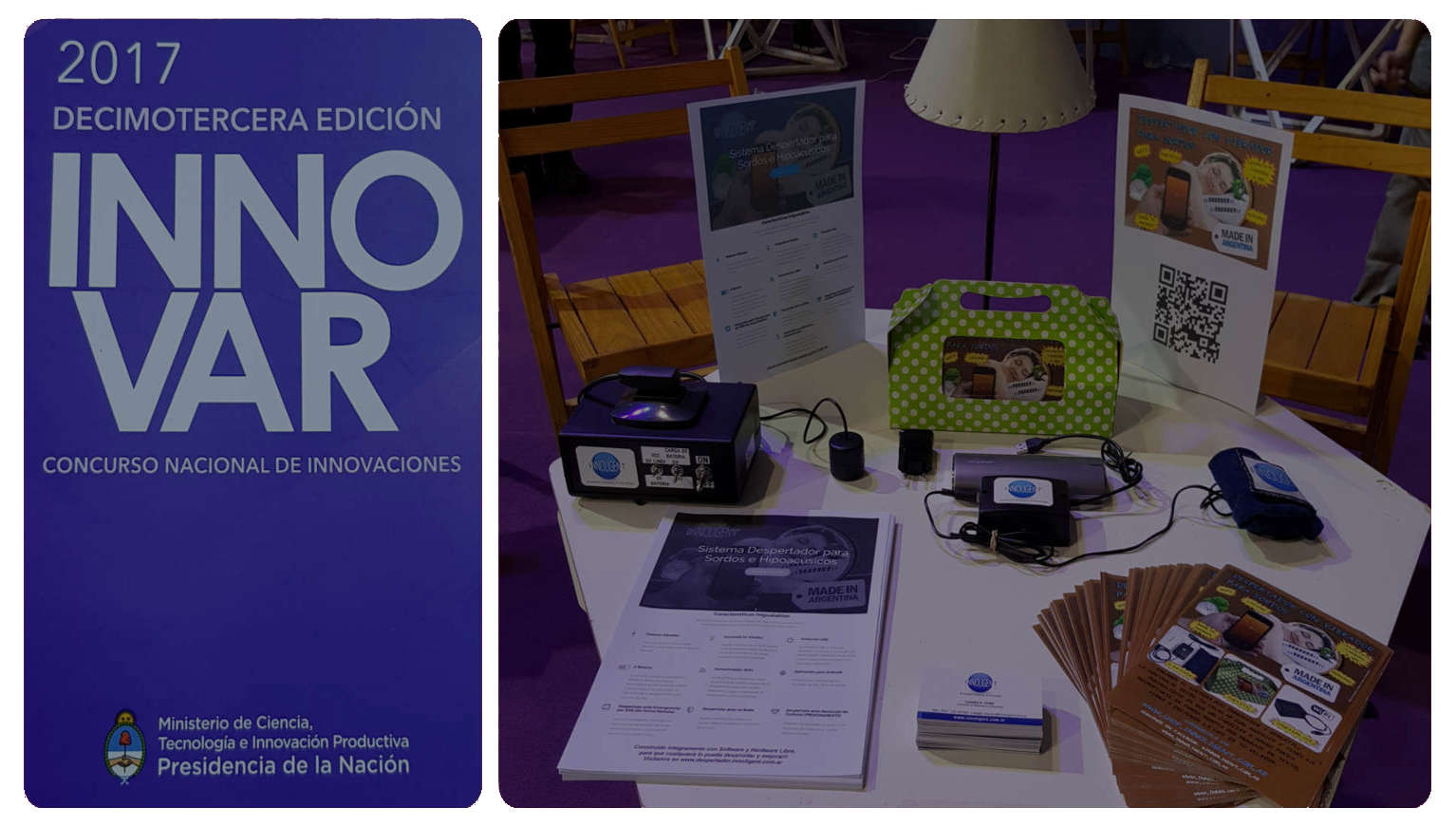

Stand en la exhibición de Innovar 2017.
1- Funcionamiento y fabricación
Para resumir cómo es el funcionamiento y fabricación del sistema despertador, nada mejor que ver el video de la derecha donde se muestra todo esto al pie de la letra.
2- Construcción del Dispositivo Vibrador

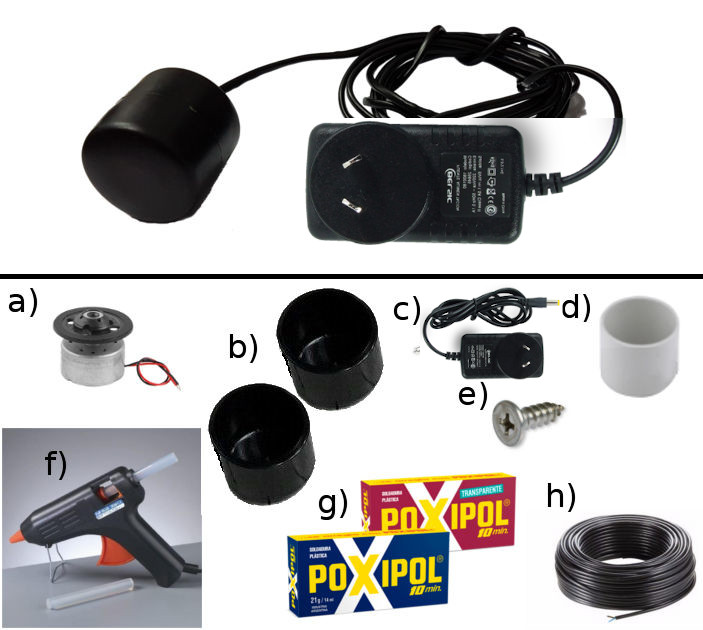

Imagen del Módulo Vibrador y sus componentes para fabricarlo.
Materiales:
Vamos a necesitar:
a) 1 Motor de DVD de 5VDC.
b) 2 regatones de los que se utilizan en las puntas de las sillas de jardín. Nosotros utilizamos los de 1 pulgada y 1/4.
c) 1 Fuente switching de 5VDC
d) 2 cm de caño de pvc. Este pedacito de caño se usa para fijar el motor y luego encastrar dentro de los 2 regatones como si fuera un sandwich. Debe quedar en el interior, oculto completamente por los dos regatones. Ver explicación a continuación.
e) 1 Tornillo de cabeza grande y que sea pesado. Este tornillo va pegado en la cabeza del motor para que cumpla la función de desbalanceo del giro, o sea, de vibración (ver a continuación). Debe ser pesado porque será el encargado de desbalancear al motor para que vibre bien fuerte.
f) 1 Pistola de Siliconas, que usaremos para fijar el motor dentro del cañito de pvc.
g) 1 Poxipol. Es indistinto el color del mismo. Se usará para fijar el tornillo al motor.
h) 2 mt de cable envainado de 2 conductores, simil audio o telefónico. Recomendamos que este cable sea de Excelente calidad para que no se corte con el uso del vibrador debajo de la almohada y nos pueda durar mucho tiempo.
Nota: Se recomienda utilizar un pegamento de secado rápido, como puede ser La Gotita de Poxipol, para fijar los regatones al cañito de pvc.

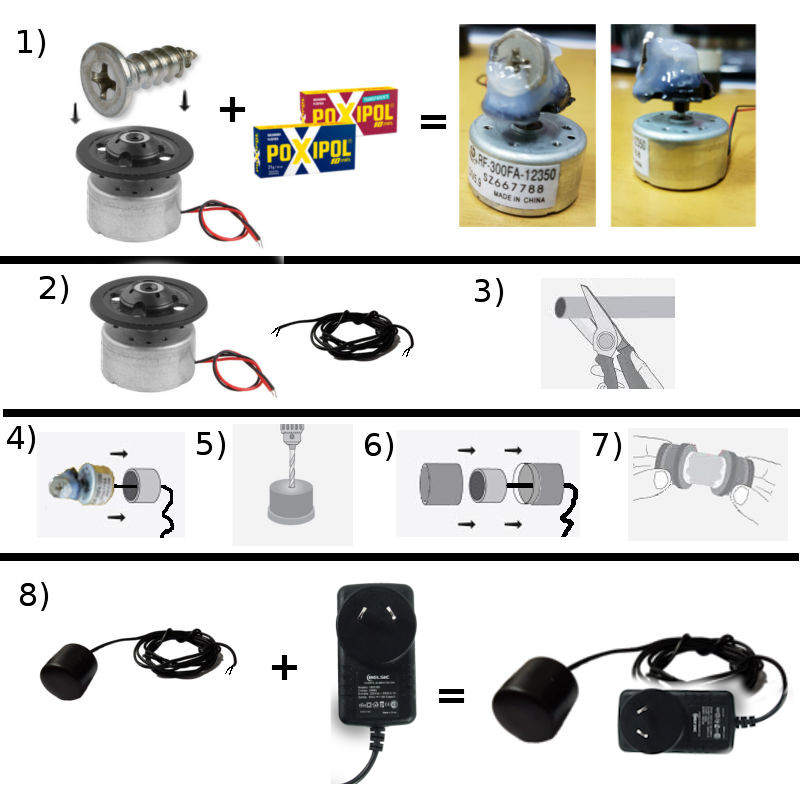

Imagen con los pasos para ensamblar el Dispositivo Vibrador.
Ensamblado del Dispositivo Vibrador:
Pasos a seguir:
1) Pegar bien con POXIPOL el tornillo a la bandeja giratoria del motor. A veces hay que recortar un poco la bandejita negra porque sino no entra en el regatón. Medir bien para no tener mayores inconvenientes.
2) Soldar el cable al motor. Si lo desea, una vez soldado el cable, puede aplicar 5 VDC al motor para probar que gira correctamente.
3) Cortar un pedacito de caño de pvc o similar, de 2 cm.
4) Tomamos el cañito de pvc y le fijamos el motor en su interior con la pistola de silicona plástica. Comprobamos que gire libremente sin tocar ningún borde del caño.
5) Agujereamos uno de los regatones para poder pasar el cable.
6) Encastramos un regatón como tapa y el otro como base (como haciendo un sandwich del cañito de pvc).
7) Al encastrar podemos agregar unas gotitas de pegamento de secado rápido para que quede todo bien firme. Debemos probar que la bandeja giratoria y el tornillo no rocen en ningún borde. Deben quedar bien alineados en el centro.
8) Por último, soldamos el cable a la fuente switching. Es indistinto el orden de polaridad de los cables, dado que el motor de DVD gira e invierte su giro si se le aplica la polaridad a la inversa.
Nota: En el mercado se suelen conseguir motores que se utilizan para vibración y que ya suelen venir con el peso en la punta del eje para realizar el desbalanceo que genera la vibración. Lo único que debe respetar para que funcione es que sea un motor de 5VDC.
Ya tenemos el dispositivo vibrador listo.
